一、沖擊試驗機的硬件設備

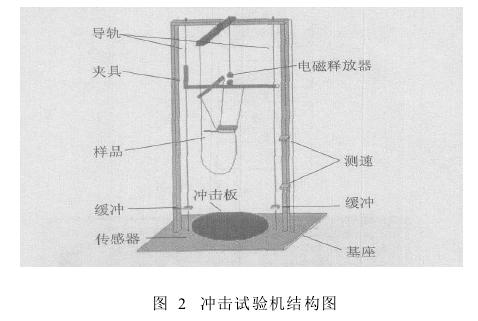

微電子沖擊試驗機可分為硬件設備和軟件處理部分，硬件設備結構如圖2所示。沖擊試驗機硬件部分主要由沖擊測試部分和信號處理部分組成沖擊測試部分有基座、框架、導軌、緩沖擋塊、夾具、電磁釋放器、沖擊臺、測速器組成信號處理部分由傳感器、控制器、放大器模數轉換卡、計算機組成。






二、硬件功能
基座是剛性結構，由鋼板和大理石構成，對外界的震動有很好的隔離作用?；|(zhì)量占整個試驗機質量的9%以上，因此使整個裝置具有很好的穩定性沖擊臺可以是不同質地的材料，一般選擇花崗巖鋼板、木板和紡織材料等，模擬實際中的撞擊環境沖擊臺下而安裝有力傳感器，可以捕捉瞬態的力信號，用來測量撞擊時力的大夾具可以將試件以任意的姿態安裝，安裝初始姿態決定了試件沖擊時的撞擊位置和角度，這個將直接影響破壞失效的破壞點和連續撞擊次數夾具需要準確的定位，保證試件每一次下落的姿態和高度一致電磁釋放器在計時開始電磁斷電、試件自由下落，要求響應速度快，或者通過軟件復位時對延時進行校準。




三、沖擊試驗機的軟件環境

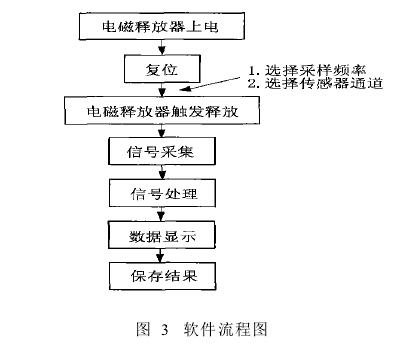

對整個沖擊試驗，課題組自行開發了一套實用軟件軟件的流程如圖3所示：由軟件可以選擇多通道、不同采樣頻率采集數據，得到各種性能曲線，如：加速度一時間曲線、載l奇一時間曲線、應變，時間曲線等，并能夠?qū)﹄姶裴尫牌鞯难訒r進行自動補償軟件有良好的人機對話界而，控制而板如圖4所示。http://m.zhdtlyjq.com
