一、系統硬件組成

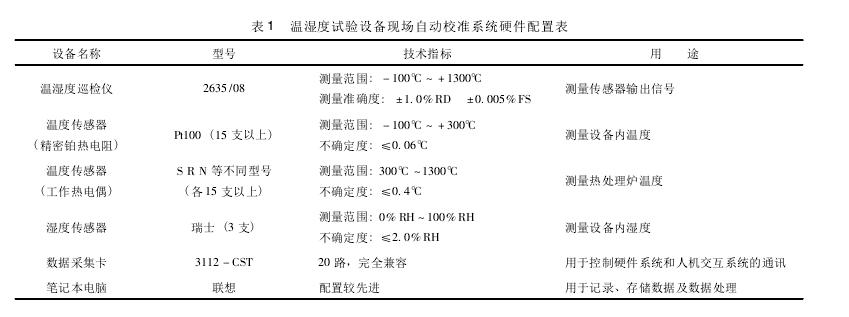

本系統采用溫濕度傳感器、溫濕度巡檢儀、數據采集卡、GPIB接口與筆記本電腦相連，通過電腦軟件控制組成現場校準系統，系統硬件組成見表1。





二、測量原理

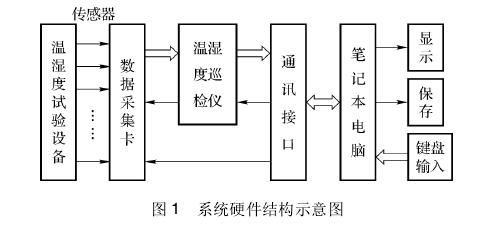

系統硬件結構示意圖如圖1所示。其測量原理為：首先根據試驗設備容積的大小，確定測量點的數量和位置，然后將傳感器放入設備內相應的測量位置上，各路傳感器的輸出端與數據采集卡連接好，并將數據采集卡、溫濕度巡檢儀、筆記本電腦互相連接。設定需要校準的溫度(或濕度)值，使設備開始運行，當設備的溫度(或濕度)穩定在設定值時，就可以進行測量了。整個測量只需按編好的軟件程序點擊電腦鼠標器，就可自動完成測量，并自動生成校準記錄，自動處理數據，自動生成校準證書，無須人工干預。





三、系統軟件設計與說明
系統控制微處理器以sosi單片機為核心，數據存儲于一片存儲器，它可以放入多次校準數據，便于實時調用。軟件設計：控制軟件包括初始化、中斷申請、地址識別等部分，軟件設計采用c高級程序設計語言，并具有模塊化設計，可靠性高。軟件設計流程圖如圖2所示。
四、設備測量結果的不確定度評定
以測量溫度為例進行不確定度分析。因?yàn)樵趯υO(shè)備進行溫度校準時，主要對設備的溫度均勻度、溫度波動度和偏差進行校準。而大多數用戶認為設備的溫度波動度是較重要的技術指標。所以，本文就以測量100℃溫度點的溫度波動度為例進行不確定度分析。(其它技術指標可參照此方法進行評定。)   http://m.zhdtlyjq.com
