一、軟件單元
軟件是整個系統的核心組成部分。發動機試驗自動控制軟件是自行研制的用于發動機試驗控制的專用軟件系統，該系統軟件結構采用了模塊化設計，以WINDOWSNT4.0為運行環境，以NI公司的LABVIEW 5.1軟件為開發平臺編制而成。為了提升該軟件的功能，使其滿排放測試的要求，在現有軟件的基礎上，編制了各個測量?jī)x器儀表的驅動程序，并遵循一種標準的協議(AK協議)和規范，在主控計算機與各測量分析單元之間建立了通訊，將排放測量?jī)x器與主控系統有機地結合起來。同時為了使系統具有可操作性，編制了各分立單元的虛擬儀器界面，便于操作者使用。

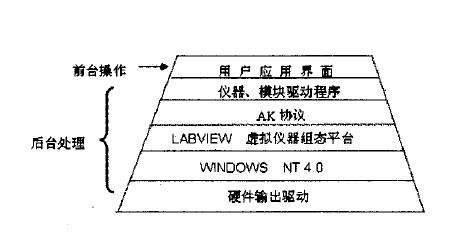

在系統的安全性、容錯性方面，由于采用了模塊化設計，各測試單元與控制單元的軟件相互獨立，互不影響。當某部分的硬件出現故障時，界面可出現提示信息，不影響其他軟件的功能。該系統的軟件結構如下圖所示。





用戶應用界面可提供實時數據顯示、試驗過程控制、參數量的輸入輸出設置、控制模式選擇、試驗數據處理等一系列全開放的面向試驗人員的可操作的應用環境；在應用界面與輸出設備間，編制了各種虛擬儀器儀表軟件模塊的驅動程序可供操作者隨時調用；這些驅動程序與PC的通訊依據AK協議進行。
二、條件配套裝置
在GB/T 19055-2003《汽車發動機可靠性試驗方法》中，對試驗的條件都有明確的技術要求，因而需要很多配套裝置，如閉式冷卻水裝置、燃油溫控裝置、點火啟動電源裝置與冷熱沖試驗裝置等。在進行GB/T 19055-2003《汽車發動機可靠性試驗方法》標準的試驗中，還有許多條件配套裝置，如中冷模擬裝置、活塞漏氣量監測裝置、發電機加載裝置、壓氣機加載置、爆壓監測、消防自動滅火等，這些裝置都是根據試驗需要而配套的，目前都已是成熟的技術和產品。http://m.zhdtlyjq.com
