本文研究預應力混凝土結構在鹽霧侵蝕環境下的耐久性，目前國內在這方面的研究幾乎沒有，國外也很少。本文的研究工作對正確評估預應力混凝土結構在鹽霧侵蝕下的耐久性和指導生產實踐具有重要意義。
一、試驗方案和試驗材料
1、試驗方案

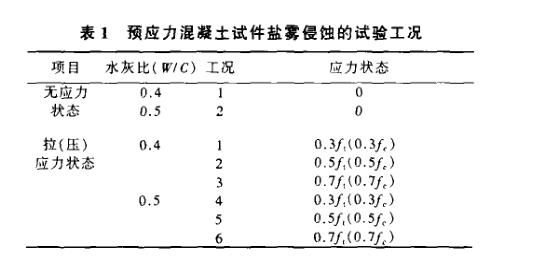

本試驗的目的是模擬沿海地區鹽霧侵蝕環境，對不同應力狀態及應力水平下的c1一傳輸速率加以研究，建立應力狀態下的混凝土鹽霧侵蝕模型。該試驗中的試件主要分為拉應力狀態和壓應力狀態，此外，引入了無應力狀態試件作為應力狀態參照系，所有試件尺寸均為1 00m m×100mm×400r am，將這三類試件根據水灰比和應力水平分為若干工況，見表1。
2、試驗材料及配合比

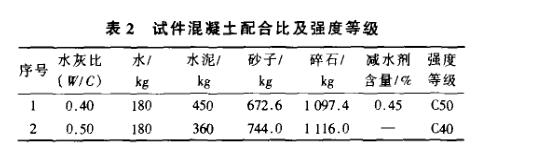

試驗材料：水泥采用江南水泥廠生產的52．5普通硅酸鹽水泥；河砂細度模數為2．40，級配Ⅱ區，含泥量0．20％；石子為石灰?guī)r碎石，級配5～20r a m，密度1 550kg／m。試件的配合比及混凝土實測強度等級見表2。







3、試驗方法
該試驗是在南京水利科學研究院材料結構所試驗室進行的。采用將試件置于鹽霧箱中加速腐蝕的方法，時間為60d。鹽霧箱具有自動控溫、連續及間斷噴霧的功能，鹽霧環境設置為：鹽霧中N aC1質量分數為5％，溫度(20±3)。試驗模擬沿海地區的大氣環境，采用連續噴霧方式。

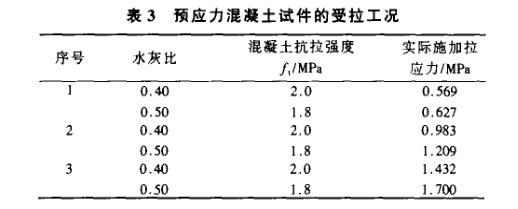

※、拉應力狀態的實現因為實際結構中軸向受拉的情況很少，大都是彎曲受拉，而且鹽霧箱空間有限，預應力試件實現軸向受拉難度較大，所以試驗時以彎曲受拉代替軸向受拉。試件的彎曲拉應力見表3。







※、壓應力狀態的實現
通過施加預應力使試件產生預期的壓應力狀態。采用后張法，試件預先留有孔道，采用鐓頭錨，不留擴大端，所用墊塊及錨具是專門加工而成的?？紤]到預應力筋的應力松弛和混凝土的收縮及徐變，因此對每一個試件的預應力筋均超張拉3％，試件施加的壓應力值見表4。





4、鹽霧侵蝕試驗方法
受拉試件，除了受拉表面外，其余表面均用石蠟封閉，試件平放在鹽霧箱中，受拉表面?zhèn)认蚴茺}霧的侵蝕；受壓試件，除了一組相對表面之外，其余的表面均用石蠟封閉，試驗時未封閉的兩個表面，一個向上直接面對鹽霧的侵蝕，另一個朝下；無應力的?昆凝土試件，與受拉試件相同。試件在鹽霧箱中放置60d。關條款對每層混凝土的氯離子含量進行分析。其中，分別選取距試件表面5、15和25m m的cl一含量分別作為0～10、10～20和20～30mm的混凝土內的Cl一平均含量。
建立應力狀態下的混凝土鹽霧侵蝕模型影響預應力混凝土結構cl一腐蝕的因素是復雜的，主要包括混凝土內部的cl一濃度、外界Cl一濃度、cI一傳播速率、時間參量和應力等。cI一在混凝土中傳輸方式主要包括擴散作用、滲透作用、毛細作用和電化學遷移等。一般認為，擴散作用是cl一在混凝土中傳輸?shù)姆浅Ｖ匾囊环N方式。對于裂縫比較細微，水灰比不太小的結構，大量的檢測表明，Cl一的濃度可以被認為是一個線性擴散過程，這個擴散過程一般可以采用非穩態擴散理論(Fiek第二定律)進行描述：然而，在采用Fick第二定律來建立數學模型時，需要澄清兩個問題：
1)在本文中，通過引進多個代數因子，并在量化這些代數因子的過程中，把其他非擴散傳輸途徑的影響作用考慮進來；

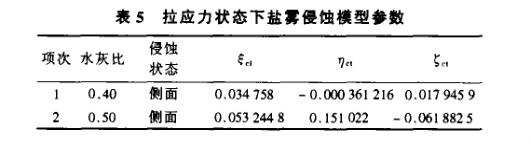

2)雖然施加預應力使得結構的擴散空間不再嚴格地各向同性，但是由于預應力水平與混凝土的彈性模量相比，是一個非常小的量，因而可以認為沒有任何影響。這一點既保證了非穩態擴散模型對預應力混凝土結構仍然適用，又可以通過引進適當?shù)念A應力分布及應力水平使結構的耐久性得到裨益。3試驗結果分析根據試驗實測數據(見圖1～圖3)，可以假定Cl一在混凝土中初始均勻含量C=0，理由如下：1)在試件澆筑過程中，混凝土各組分中Cl一含量控制得都很嚴格，客觀上阻斷了試驗準備階段Cl一進入混凝土試件的可能性；2)從試驗實測數據(見圖1a)可以看到，／C=0.40工況下第三層混凝土中的cl含量為0，因此可以認為即使初始狀態下混凝土中含有Cl一，那也是極其微量的，對試驗測量及計算不敏感。根據以上試驗實測數據，采用代數學上廣義逆的概念，計算系數矩陣的廣義逆，最終可以得到拉應力及拉應力狀態下鹽霧侵蝕模型的各個參數，見表5及表6。將以上各個參數代入模型(2)及(3)，并與測量值相比較，可見模型計算值與測量值吻合得較好，見圖1～圖3。






二、結語
1)該試驗的結果和相應的數學模型表明：就本試驗中所得到的數據而言，采用非穩態擴散理論(Fi ck第二定律)作為建立cl侵蝕模型的理論基礎是可行的，應力狀態下的混凝土結構cl一侵蝕可以認為符合變系數非穩態擴散模型。
2)應力狀態下，混凝土的Cl一等效擴散系數的變化是顯著的。在拉應力狀態下，混凝土的Cl一等效擴散系數線性增長；在壓應力狀態下，等效擴散系數逐漸減小。
3)水灰比對混凝土等效擴散系數的影響是很大的，無論是受壓狀態還是受拉狀態，等效擴散系數與水灰比之間，表現出很強的超線性變化趨勢，因而，在腐蝕環境中，嚴格控制混凝土的水灰比，對混凝土的耐久性有著非常重要的意義。
4)在本章中建立的數學模型是一個“統一”的模型，適用于不同的應力狀態和不同的水灰比。在模型中，基本的擴散系數D僅隨混凝土質量而變化，這與理論分析的結論是一致的，而且符合實際情況。
5)在該試驗中，有一個值得注意的現象是，即使在受壓狀態下，不直接受鹽霧噴灑的混凝土中(底面受侵蝕)的cl一濃度比拉應力狀態下的濃度要高(側面受侵蝕)。出現這種情況的原因是霧狀的N aC1溶液在混凝土表面冷凝之后，側面的冷凝液體由于重力的作用而向下滑落至底面，而底面的冷凝液體卻由于固液相的表面作用，而不容易脫離，使得混凝土的底面cl一濃度反而很高。
6)因為預應力混凝土結構的氯離子試驗數據很少，加之混凝土本身的離散性比較大，因此，這個數學模型的試驗數據是不完全的，還需要更多的試驗和工程加以檢驗，不斷地提供更多的測量數據，不斷地對這個模型進行修正和改進。http://m.zhdtlyjq.com
