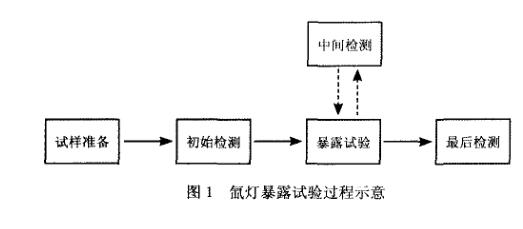

一、試驗(yàn)樣品的基本要求
樣品的尺寸應(yīng)符合性能測(cè)試標(biāo)準(zhǔn)的要求，像顏色、光澤、色牢度等常規(guī)項(xiàng)目，一般都規(guī)定了試樣的最小面積。面積太小，會(huì)導(dǎo)致儀器無法測(cè)量，或?qū)е履恳曉u(píng)價(jià)產(chǎn)生偏差。有的項(xiàng)目如拉伸強(qiáng)度、懸臂梁沖擊強(qiáng)度等還嚴(yán)格規(guī)定了試樣的尺寸。

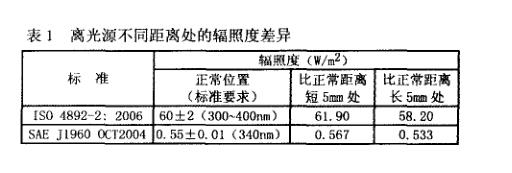

氙燈暴露試驗(yàn)一般要求試樣平整，至少暴露表面是平整的，這樣才能保證試驗(yàn)時(shí)暴露表面上的不同位置與氙弧光源的距離是一樣的，如果暴露表面是曲面的或呈階梯狀，勢(shì)必導(dǎo)致暴露表面上的不同位置與氤弧光源的距離不一樣，從而引起輻照度的差異，因?yàn)檩椪斩扰c上述距離的平方成反比。以美國亞太拉斯生產(chǎn)的Ci 4000氙燈老化儀為例，Ci 4000的光源距樣品表面的正常距離為324mm，表1列出了該試驗(yàn)儀分別運(yùn)行ISO 4892—2：2006或SAE JI960 O CT2004標(biāo)準(zhǔn)時(shí)，正常位置、比正常距離短5r am處、比正常距離長5r a m處三個(gè)位置的輻照度，從表中可見，三三個(gè)位置處輻照度差異還是較大的，運(yùn)行SA E J1960 O CT2004標(biāo)準(zhǔn)時(shí)，比正常距離短5r a m處、比正常距離長5r a m處兩個(gè)位置的輻照度都已超出偏差范圍．(當(dāng)然，也存在該標(biāo)準(zhǔn)的偏差范嗣不合理的因素)，可保證樣品平整的重要性。另外，樣晶表面的平整也是光學(xué)性能項(xiàng)目如顏色、光澤等測(cè)量的基本要求，否則會(huì)導(dǎo)致測(cè)量不準(zhǔn)。






二、試驗(yàn)樣品的一致性
試驗(yàn)樣品的一致性是評(píng)價(jià)試驗(yàn)結(jié)果的重復(fù)性和再現(xiàn)性較基本的條件，許多的重復(fù)性和再現(xiàn)性評(píng)價(jià)中采用的試樣是相同的(同一個(gè)試樣或同一組試樣)，這樣可以最小程度地避免樣品的差異帶來的影響，但氙燈暴露試驗(yàn)屬于破壞性試驗(yàn)，試樣不能在后續(xù)試驗(yàn)中繼續(xù)使用。不同時(shí)間進(jìn)行的試驗(yàn)或同時(shí)但不同設(shè)備進(jìn)行的試驗(yàn)只能采用不同的樣品(非同一個(gè)樣品或同一組樣品)，如果這類試驗(yàn)用于評(píng)價(jià)重復(fù)性和再現(xiàn)性或用于比對(duì)性質(zhì)的時(shí)候，保證試驗(yàn)樣品的一致性就至關(guān)重要了，如果樣品都不一致，進(jìn)行試驗(yàn)就毫無意義。對(duì)于涂層試驗(yàn)樣品的制備，一般采用實(shí)際使用的底材，如金屬板、翅料板、水泥板、木板等，為了保證試樣的一致性，首先，







要使用同樣的底材，這樣試驗(yàn)時(shí)底材對(duì)涂層的影響才可能是一致的，例如試驗(yàn)過程中試樣的熱傳導(dǎo)特性、潮氣的吸附特性、變形特性等，特別是塑料底材，其中的添加劑有可能向涂層表面遷移直接影響結(jié)果的評(píng)價(jià)；其次，要采用同樣的涂敷工藝、同樣的干燥條件和時(shí)間、同樣的涂層厚度等。塑料試驗(yàn)樣品的制備，一般采用模塑的方法，試樣的質(zhì)量與模塑過程參數(shù)，如溫度、壓力、時(shí)間等的控制有很大關(guān)系，也取決于操作人員的技術(shù)熟練程度，試樣的均勻性、致密性對(duì)老化結(jié)果影響很大．因此對(duì)模塑過程必須進(jìn)行很好的控制。樣品表面顏色的均勻一致性對(duì)色牢度的評(píng)價(jià)很重要，如果各種顏色混雜在一塊試樣上，那么單獨(dú)評(píng)價(jià)其中某一種顏色時(shí)很難評(píng)價(jià)準(zhǔn)確，因?yàn)樵嚇由掀渌伾珔^(qū)域的反射光會(huì)和待評(píng)顏色區(qū)域的反射光一起進(jìn)人人的眼睛，導(dǎo)致人的顏色感覺失準(zhǔn)。較容易保證試驗(yàn)樣品一致性的方法是采用同一批次的樣品，因?yàn)橥慌蔚臉悠分谱鲿r(shí)的藝參數(shù)、條件、設(shè)備狀況、操作人員一般都是相同的，從而使可能導(dǎo)致樣品之間差異的因素降低到了最小。
三、樣品的狀態(tài)調(diào)節(jié)
氙燈暴露試驗(yàn)標(biāo)準(zhǔn)對(duì)試樣在暴露前是否要經(jīng)過狀態(tài)調(diào)節(jié)并無一致的要求，但試樣在制備出來后至暴露試驗(yàn)前貯存的環(huán)境條件和時(shí)間進(jìn)行規(guī)定，特別是對(duì)于比對(duì)性質(zhì)的試驗(yàn)。在性能檢測(cè)前，無論初始檢測(cè)、中間檢測(cè)還是最后檢測(cè)，有些性能項(xiàng)目例如力學(xué)性能對(duì)狀態(tài)調(diào)節(jié)是有嚴(yán)格要求的，這時(shí)候要按相關(guān)標(biāo)準(zhǔn)的要求對(duì)試樣進(jìn)行狀態(tài)調(diào)節(jié)，否則會(huì)導(dǎo)致試驗(yàn)結(jié)果的差異。有些材料儲(chǔ)存在黑暗中顏色也會(huì)發(fā)生改變，特別是暴露試驗(yàn)之后。這種情況下，在暴露試驗(yàn)后，只要樣品表而于燥了就要立即檢測(cè)顏色或評(píng)價(jià)外觀，而不要進(jìn)行狀態(tài)調(diào)節(jié)。http://m.zhdtlyjq.com
