根據傳統理解，任何一種軟磁材料在交流應用中的能量損耗應包括磁滯損耗、渦流損耗和反常損耗三部分．軟磁材料在交流下磁化時，每周期所損耗的部分能量可用磁滯回線的面積來衡量，這部分能量損失叫做磁滯損耗．為了降低材料的磁滯損耗，必須設法減小材料的嬌頑力。

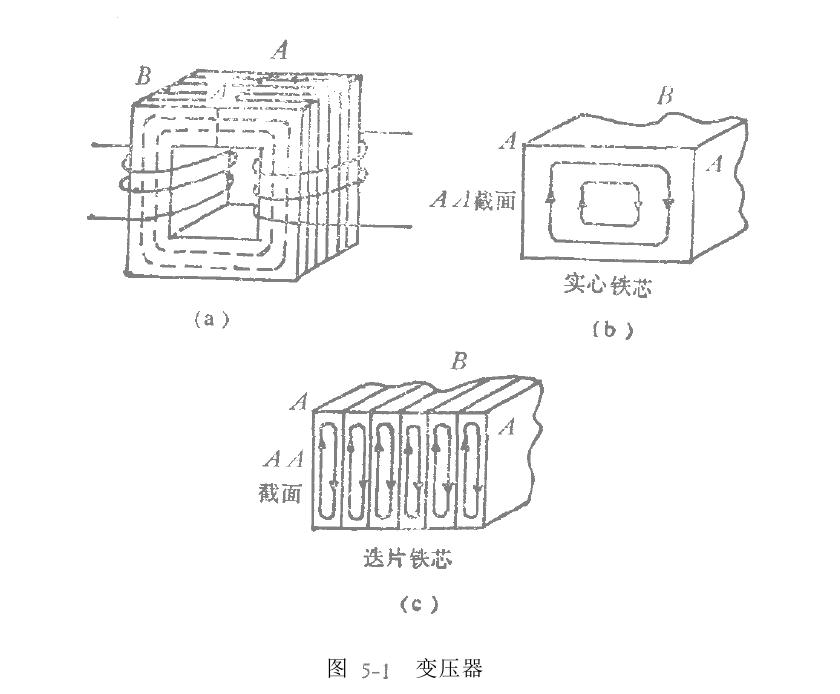

渦流損耗指的是軟磁材料在交流磁化時，由于電阻率很低而產生的強大渦電流，最后以焦耳熱的形式散失的能量損耗．圖5—1是一變壓器鐵芯的示意圖．它主要由一個矩形鐵芯和兩個繞組組成．組成矩形鐵芯的材料必須采用軟磁材料．繞在矩形鐵芯兩側芯柱上的兩個繞組分別稱為初級繞組和次級繞組．變壓器在工作時，流經初級繞組中的交流電將使鐵芯磁化，其方向職a)圖中虛線路徑按匝時針或逆時針方向交替變化。






同時，磁通的交替變化還會在鐵芯內部產生感生電動勢如果矩形鐵芯用軟磁合金(如硅鋼片)做成，則因合金電阻率較低，便在鐵芯中形成沿閉合回線流動的感生電流，這就是通常所說的渦流．假定某一時刻，通過變壓器頂部芯柱的磁通從左到右是增加的，則根據電磁學中的焦耳，楞次定律，渦流所產生的磁場作用總是力圖反抗引起它的交變磁場的變化，因
而可以確定這一時刻渦流的流動方向如圖5—1(b)所示．由以上分析可知，在變壓器鐵芯中出現渦流以后，會帶來兩個不利后果：一是降低了鐵芯中的有效工作磁通，二是渦流在鐵芯內流動，必然造成能量的額外消耗，這就是渦流損耗的起因．
為了有效地降低渦流損耗，途徑之一就是將軟磁合金軋制成薄片，并且伎薄片與薄片之間保持良好的絕緣然后疊裝在一起做成所謂疊片鐵芯。這時，渦流僅在每一疊片內流動，如圖5—1(c)所示．那么，疊片究竟應該做得多薄才能符合要求呢?這主要決定于交變磁場能否有效地透入疊片內部．根據電磁學基本知識，在交流電路中，由于渦流的存在，當頻率升高時，流經導線截面上的電流分布具有向?qū)Ь€表面集中的趨勢，這種現象叫做‘趨膚效應”同樣，對位于交變場中的疊片材料來說，也會出現這種效應，結果，使疊片內部的磁場或磁感應強度比表面值要低。據估計，對于“＝2500，厚度‘＝1，‘mm的鐵片，在交變場頻率為50Hz時，該鐵片中心處的磁感應強度便只有表面值的一半了；如果該鐵片厚度‘增大到6．4mm，則其中心處的磁感應強度實際上己等于零，這就意味著，疊片的中心部分對變壓器傳輸電能的功用己沒有任何貢獻．為此，我們有必要估計出交變磁場能夠有效地透入疊片材料內部的深度——趨膚深度6的數值。
反常損耗的出現和材料中存在的磁疇結構有著密切的聯系．上面曾經提及，在導出(5．5)式時必須假定在鐵芯材料內部，磁導率是一不隨時間和空間而改變的常數．由于磁疇結構的存在，這一假定是不符合實際情況的．首先，磁導率依賴于交變磁化場隨時間的變化關系．人們?cè)缂喊l(fā)現，如果磁化場隨時間正弦變化，那末材料內部的磁感應強度就不可能隨時間正弦變化，因而由兩者之比所決定的磁導宰必然隨時間變化．
其次，由于材料內部存在磁疇，必然導致空間各點的磁導率也不可能完全相同．設想磁化過程由180。疇壁位移所控制的情況，在交變磁化場驅動下，疇壁將在一定的空間范國內來回移動．如果磁化場并沒有大到足以使材料達到磁飽和，那末可以想見，被移動疇壁所掃過的區域內，磁感應強度的變化情況和末被移動疇壁所掃過的區域內磁感應強度的變化情況是明顯不同的，因而相應的磁導宰也不可能一樣．的渦流損耗大于經典渦流損耗的原因．實際上，它所反映的事實是，對于軟磁材料來說，不論是通過疇壁位移還是通過磁疇內磁矩轉動實現磁化時，都將由于局部磁矩取向發生改變而導致局部范國內磁通的改變，因而除了出現由經典渦流損耗所代表的宏觀渦流損耗外，還將附加一部分由于這種局部磁通改變所產生的微觀渦流損耗．
可以想見，如果在一軟磁材料內部，磁疇尺寸越大(即疇壁數越少)，那么在一定頻率下，為了達到一定的總磁通變化，疇壁移動得就越快，結果微觀渦流損耗也就越大。綜上所述，用作鐵芯的軟磁材料在交流應用中所出現的總鐵芯損耗，實際上由磁滯損耗和表觀渦流損耗兩部分所組成．http://m.zhdtlyjq.com
