恒溫恒濕試驗箱螺桿式制冷壓縮機主要由機殼、轉子、軸承、軸封、平衡活塞及能量調節裝置等組成，如圖5—10所示。下面介紹我國具有代表性的螺桿式制冷壓縮機，以武漢新世界制冷工業有限公司產品為例。

1、螺桿Ⅰ型制冷壓縮機

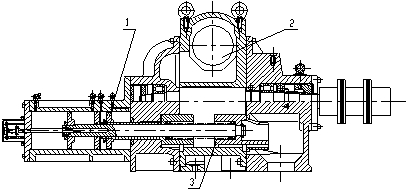

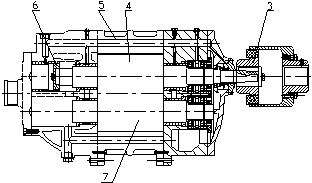

1.能量指示 2.滑閥 3.聯軸器4.陽轉子5.機體6.平衡活塞7.陰轉子
螺桿Ⅰ型系列制冷壓縮機是我國較早開發并廣泛使用的代螺桿式制冷壓縮機，具有八十年代螺桿式制冷壓縮機的典型結構，一對轉子裝入由吸氣端座、機體、排氣端座組成的機殼中，通過特殊的吸排氣通道和轉子的嚙合回轉而完成吸氣、壓縮、排氣三個過程，轉子下部的滑閥裝置除完成能量調節功能外，還保證壓縮機空載起動。
主軸承采用滑動軸承，裝在吸、排氣端座上，必須用一個較大的油泵進行強制而充分地潤滑，同時，也對轉子主軸頸表面硬度提出了較高的要求。
內容積比可調節機構屬于制冷公司國際首創，它克服了內外壓力不等時的等容壓縮或等容膨脹損失功，可使壓縮機運行在較省功狀態，它應用在LG20和LG16螺桿式制冷壓縮機上。
LG12.5和LG25螺桿式制冷壓縮機是固定排氣口，內容積比不能調節，為適應不同工況（不同壓力比）而配備了３種不同的內容積比滑閥，供用戶訂貨時選用一種，當外壓比變化時內壓力不能同步變化而增加了壓縮機的功耗。
目前、國內的開啟式用于制冷螺桿壓縮機生產廠家主要有3家：武冷、大冷、煙冷，大冷、煙冷供應市場仍為Ⅰ型壓縮機，武冷已基本不生產Ⅰ型壓縮機。
2、螺桿III(II)型制冷壓縮機

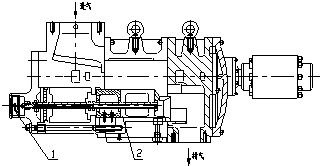

螺桿III(II)型壓縮機垂直剖面圖

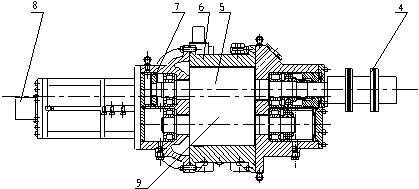

螺桿III(II)型壓縮機水平剖面圖


1.油活塞2.吸氣過濾網3.滑閥4.聯軸器5.陽轉子
6.機體7.平衡活塞8.能量測定裝置9.陰轉子
螺桿II型制冷壓縮機是制冷公司瞄準國外先進水平在1994年開始研制開發、1996年全部完成系列化的第二代開啟式螺桿制冷壓縮機，嚴格地說，II型制冷壓縮機是一個過渡產品，主要針對Ⅰ型壓縮機上的很多缺陷作了重大改進而沒有改變螺桿的核心－型線，主要原因是制冷公司想走一個比較穩健的產品開發之路。

螺桿II型制冷壓縮機在結構上采用了多項先進技術：
軸向定位及徑向支撐全部采用高質量進口滾動軸承，轉子定位，軸頸無磨損，額定壽命40000h。由于軸承定位使得轉子裝配間隙減小，實測其容積效率高于I型機，相同工況下的制冷量比螺桿I型壓縮機高出2～3%；采用結構的機械密封，密封壓力可達2.5MPa，確保使用壽命；潤滑系統在機器運轉時由高低壓壓差供油，一個小油泵僅在開機前提供預潤滑油，油泵故障率極低；能量調節滑閥及內容積比調節機構均由微機自動控制，保證壓縮機在高、中、低溫各種工況下均運行在效率點，運行更經濟，便于實現自動化控制。內容積比可調在國外已普遍被采用，在國內僅我公司采用此項新技術；吸氣過濾器布置在機體內，吸排氣截止閥和吸排氣止逆閥合二為一，成為結構的止回式截止閥。這一切使機器的結構更緊湊，外形更美觀。
上述新技術使整個壓縮機的技術水平得到了提升，使制冷公司的產品邁上了一個新臺階。為了快速趕上國外先進水平，制冷公司在Ⅱ型壓縮機已推向市場并已被市場接受的情況下，于1997年開始研制Ⅲ型螺桿式壓縮機，Ⅲ型螺桿式壓縮機是在Ⅱ型壓縮機的基礎上著重改變了兩項內容，它采用了制冷公司與西安交通大學合作開發的具有國際先進水平的第三代螺桿轉子型線，使壓縮機的效率提高了5～8%；第二它改變了傳統的轉子長徑比設計，開發了短導程及特長導程壓縮機，由Ⅱ型壓縮機只有LG16Ⅱ、LG20Ⅱ、LG25Ⅱ三種變?yōu)棰笮蛪嚎s機有LG16ⅢD、LG16Ⅲ、LG20ⅢD、LG20Ⅲ、LG20ⅢT、LG25ⅢD、LG25Ⅲ、LG25ⅢT、LG31.5Ⅲ、LG31.5ⅢT十種，可以方便客戶選型。
還值得一提的是，制冷公司在螺桿III型壓縮機的研制、開發過程中，全部采用專用軟件進行各種型線參數、熱力性能計算、動力分析、幾何特性計算、受力計算、工作過程模擬、刀具刃形計算，使壓縮機的設計、開發能力與水平也同時達到了世界先進水平。
機殼：—般為剖分式，由機體、吸氣端座及排氣端座等三部分用螺栓連接組成。機體內腔橫斷面為雙圓相交的橫8字形，與置于其內的兩個嚙合轉子的外圓柱面相適合。
轉子：一對互相嚙合的螺桿，其上具有特殊的螺旋齒形。其中凸齒形的稱為陽轉子，凹齒形的稱為陰轉子。陽轉子與陰轉子的齒數比，一般為4:6(大流量的壓縮機齒數比可為3:4，當壓縮比高達20時，齒數比可采用6:8)目前也有很多采用5:6、5:7齒數比。多數情況下，陽轉子與電動機直接連接，稱為主動轉子，陰轉子為從動轉子，故陽轉子多為四頭右旋，陰轉子多為六頭左旋。為了使螺桿式制冷壓縮機系列化，零件標準化和通用化，我國確定的螺桿的公稱直徑系列有為100、125、160、200、250、315、355、510mm等8種，其長徑比分別有λ＝1.14、1.5、1.65、1.94幾種，制冷公司產品將λ＝1.14稱為短導程、λ＝1.5稱為正常導程（因我國的國標型線導程為1.5）、λ＝1.94稱為特長導程。
軸承與軸封：螺桿式Ⅰ型制冷壓縮機的陰、陽轉子均由滑動軸承(主軸承)和向心推力球軸承支承。主軸承用柱銷正確安裝固定在吸、排氣端座內，止推軸承在排氣側陽、陰轉子上各裝有兩只，以承受一定的軸內力。Ⅲ（Ⅱ）制冷壓縮機全部采用進口的滾動軸承，他采用了四個圓柱滾動軸承代替了Ⅰ型制冷壓縮機的滑動軸承，采用四點角接觸球軸承代替向心推力球軸承。螺桿式制冷壓縮機的軸封也多采用彈簧式或波紋管式機械密封，安裝在主動轉子靠聯軸器——端軸上。一般承壓為2.5MPa，國內軸封生產廠家的有兩家，一家為英國克蘭公司在天津獨資企業，另一家為民營的丹東克隆公司，制冷公司產品均采用上述兩家生產的軸封，可以保證壓縮機的長期運行。
平衡活塞：由了結構上的差異，因吸、排氣側之間的壓力差所引起的，作用在陽轉子上的軸向合力，比作用在陰轉子上的軸向合力大得多。因此，陽轉子上除裝設止推軸承外，還增設油壓平衡活塞，以減輕陽轉子對滑動軸承端面的負荷，減輕止推軸承所承受的軸向力。
能量調節裝置：由滑閥、油缸、油活塞、四通換向閥及油管路等組成?；钊b在氣缸壁下部兩圓交匯處，改變滑閥的位置，即可起調節制冷量的作用。http://m.zhdtlyjq.com
