在蒸汽壓縮式制冷系統中，除壓縮機、冷凝器、蒸發器和節流機構等主要設備外，還包括一些輔助設備，如潤滑油的分離及收集設備、制冷劑的貯存及分離設備、制冷劑的凈化設備及安全設備等。這些輔助設備的作用是保證制冷劑裝置的正常運轉、提高運行的經濟性和保證操作的安全可靠。它們不是完成制冷循環所必須的設備，因此小型制冷裝置往往省去某些輔助設備。下面介紹空調用制冷裝置中幾種常用的輔助設備。




一、儲液器
作用：調節和穩定制冷劑的循環量并儲存液態制冷劑。
種類：按用途和承受工作壓力不同可分為：
（1）高壓儲液器
放置在冷凝器下面，儲存由冷凝器所導出的高壓氨液，并保證供應和調節氨液循環量。

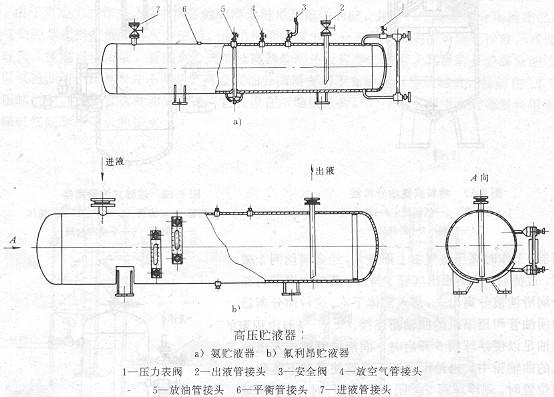

構造：有進液管、出液管、均壓管、安全閥、壓力表、放油管等。如圖所示。






高壓儲液器的容量一般應能容納系統中的全部充液量，為了防止溫度變化時因熱膨脹造成危險，儲液器的儲存量不應超過本身容積的80％。
（2）低壓儲液器
收集壓縮機總回汽管路上氨液分離器所分離出來的低壓氨液。裝在壓縮機總回汽管上的氨液分離器下部。僅在大型氨制冷裝置中使用。按其作用不同分為兩種：
一種是用于蒸發器融霜（冷卻排管或冷風機熱氨除霜）或制冷設備檢修時，儲存制冷系統的制冷劑液體，故又稱排液筒。其容量為可儲存一間庫房的氨液量。
另一種是蒸發器為氨泵供液時，用于儲存循環的低壓制冷劑液體，故又稱循環儲液筒。其作用是充分保證氨泵所需的低壓氨液，同時起著氨液分離的作用。其容量≥氨泵每小時循環量的30％，低壓儲液器的構造與高壓儲液器基本相同。

二、氣液分離器
作用：① 分離低壓蒸汽中的液滴，防止制冷壓縮機濕沖程；② 防止制冷劑蒸汽進入蒸發器中，提高蒸發器的傳熱效果。
位置：設置在蒸發器與壓縮機回汽管之間。

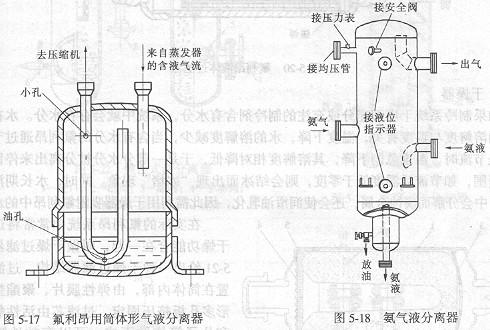

小型氟里昂制冷系統所采用的氣液分離器有管道型和筒體型兩種，筒體型結構如圖。






來自蒸發器的含液氣態制冷劑，從上部進入，依靠氣流速度的降低和方向的改變，將低壓氣態制冷劑攜帶的液滴或油滴分離；然后通過彎管底部具有油孔的吸氣管將稍具過熱度的低壓氣態制冷劑及潤滑油吸入壓縮機；吸氣管的小孔為平衡孔，防止在壓縮機停機時分離器內的潤滑油從油孔被壓回壓縮機。對于熱泵式空調機，為了保證在融霜過程中壓縮機的可靠運行，氣液分離器是不可缺少的。
用于大、中型氨制冷系統的氣液分離器有立式和臥式兩種結構。如上圖右所示。這種氣液分離器是個具有許多管接頭的鋼筒。來自蒸發器的蒸氣由筒體中部的進氣管3進入分離器，由于通道截面積的突然擴大，蒸氣流速降低，同時由于流向的改變，蒸氣中攜帶的液滴被分離出來，落入下部的氨液中。而干飽和蒸氣（包括節流產生的蒸氣）則從上部的出氣管被壓縮機抽回。節流后的濕蒸氣，由筒體側面下部的進液管進入分離器筒體。液體落入下部，經底部的出液管向蒸發器供液，而氣體則與來自蒸發器的蒸氣一起被壓縮機吸走。
從以上工作過程可以看出，氣液分離器是用來分離蒸發器出口的蒸氣中液滴，保證壓縮機干壓縮；也可用來分離進入蒸發器氨液中的氣體，提高蒸發器傳熱面積的有效利用程度。當有多臺蒸發器、壓縮機并聯時，還可起到分液匯氣的作用，設計和使用時，應保證蒸氣在筒體內的流速不大于0.5 m/s。

三、過濾器和干燥器

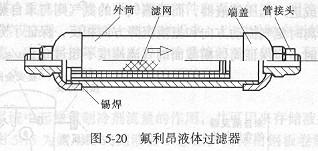

過濾器用于清除制冷劑中的機械雜質，如金屬屑、焊渣、氧化皮等。它分氣體過濾器和液體過濾器兩種。氣體過濾器裝在壓縮機的吸氣管路上或壓縮機的吸氣腔，以防止機械雜質進入壓縮機氣缸；液體過濾器一般裝在調節閥或自動控制閥前的液體管路上，以防止污物堵塞或損壞閥件。結構如下圖。





過濾器的原理很簡單，就是用金屬絲網阻擋污物。氨：網孔為0.4 mm的鋼絲網，2～3層；氟利昂：網孔0.1～0.2 mm的銅絲網。（汽：0.2 mm，液：0.1 mm）。流速：氣態制冷劑通過濾網的速度為1～1.5 m/s，液態，0.1 m/s。
干燥器只用于氟利昂制冷系統中。因?yàn)榉翰蝗苡谒騼H有限地溶解，系統中制冷劑含水量過多，會引起制冷劑分解，金屬腐蝕，并產生污垢和使?jié)櫥腿榛?。?dāng)系統在0℃以下運行時，會在膨脹閥處結冰，堵塞管道，即發生“冰塞”。故在儲液器出液管路上的節流閥前裝設干燥器，用以吸附制冷劑液體中的水分。一般用硅膠作為干燥劑，近年來也有使用分子篩作干燥劑的。如圖示出一立式干燥器的結構。對于小型制冷裝置，可以不裝設干燥器，僅在系統充氟時，使其一次通過干燥器即可。







在實際的氟里昂系統中常常將過濾和干燥功能結合在一起，稱為干燥過濾器。它實際上就是在過濾器中充裝一些干燥劑，其結構如圖所示。為了嚴格防止干燥劑漏入系統，濾網的兩端裝有鋼絲網或銅絲網、紗布、脫脂棉等。干燥過濾器一般裝在冷凝器與熱力膨脹閥之間的管路上，以除去進入電磁閥、膨脹閥等閥門前液體中的固體雜質及水分，避免引起閥門的堵塞或冰塞。氟里昂通過干燥層的流速應小于0.03 m/s。
干燥器或干燥過濾器使用一段時間后，干燥劑含水量增加，因而吸附水分的能力降低。此時需將干燥器或干燥過濾器取下，將干燥劑加熱再生后繼續使用。http://m.zhdtlyjq.com
