無級變?nèi)萘恐评湎到y(tǒng)制冷劑供液量調節范圍寬，要求調節反應快，傳統的節流機構（如熱力膨脹閥）已不能勝任，這時需要使用電子膨脹閥。電子膨脹閥利用被調節參數產生的電信號，控制施加于膨脹閥上的電壓或電流，進而達到調節供液量的目的。按照驅動方式的不同，電子膨脹閥可分為電磁式和電動式兩類。
（一）電磁式電子膨脹閥

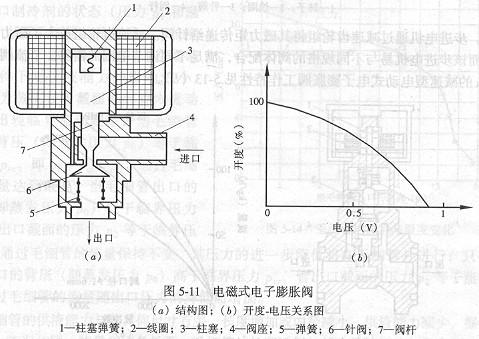

結構如圖所示。它是依靠電磁線圈的磁力驅動針閥。電磁線圈通電前，針閥處于全開位置。通電后，受磁力作用，針閥的開度減小，開度減小的程度取決于施加在線圈上的控制電壓。電壓越高，開度越小，流經膨脹閥的制冷劑流量也越小。閥的開度隨控制電壓的變化如圖所示。電磁式膨脹閥的結構簡單，動作響應快，但是在制冷系統工作時，需要一直提供控制電壓。




（二）電動式電子膨脹閥
電動式電子膨脹閥是依靠步進電機驅動針閥。分直動型和減速型兩種。
（1）直動型
直動型電動式電子膨脹閥的結構如圖a。該膨脹閥是用脈沖步進電機直接驅動針閥。當控制電路的脈沖電壓按照一定的邏輯關系作用到電機定子的各相線圈上時，磁鐵制成的電機轉子受磁力矩作用產生旋轉運動，通過螺紋的傳遞，使針閥上升或下降，調節閥的流量。直動型電子膨脹閥的工作特性如圖b所示。直動型電動式電子膨脹閥驅動針閥的力矩直接來自定子線圈的磁力矩，限于電機尺寸，這個力矩較小。




（２）減速型

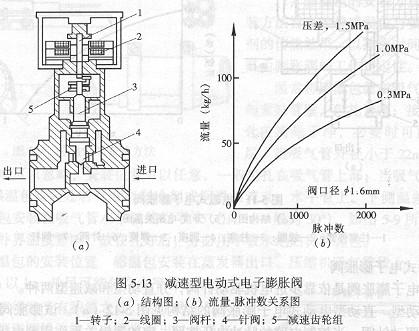

減速型電動式電子膨脹閥的結構如圖a。閥內裝有減速齒輪組。步進電機通過減速齒輪組將其磁力矩傳遞給針閥。減速齒輪組放大了磁力矩的作用，因而該步進電機易與不同規格的閥體配合，滿足不同調節范圍的需要。節流閥口徑為φ1.6 mm的減速型電動式電子膨脹閥工作特性如圖b。





采用電子膨脹閥進行蒸發器出口制冷劑過熱度調節，可以通過設置在蒸發器出口和中部的兩只溫度傳感器來采集過熱度信號，采用反饋調節來控制膨脹閥的開度；也可以采用前饋＋反饋復合調節，消除因蒸發器管壁與傳感器熱容千百萬的過熱度控制滯后，改善系統調節品質，在很寬的蒸發溫度區域使過熱度控制在目標范圍內。除了蒸發器出口制冷劑過熱度控制，通過指定的調節程序還可以將電子膨脹閥的控制功能擴展，如用于熱泵機組除霜、壓縮機排氣溫度控制等。此外，電子膨脹閥也可以根據制冷劑液位進行工作，所以除了用于干式蒸發器，還可用于滿液式蒸發器。http://m.zhdtlyjq.com
