一、EIS結果與分析

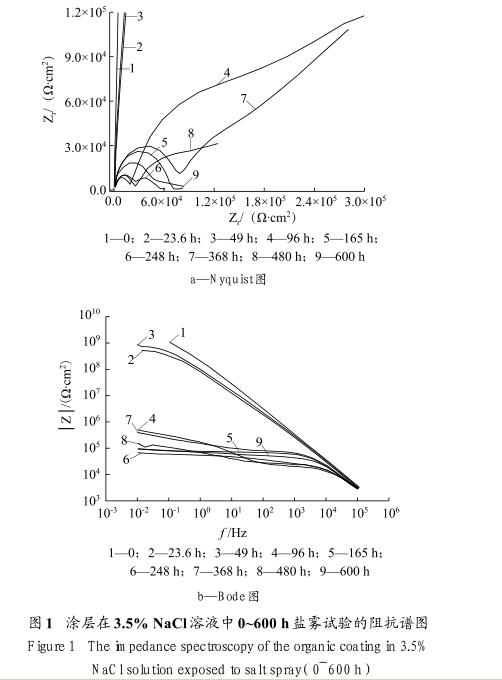

圖1中a和b分別為涂層經不同時間鹽霧試驗后的Nyquist圖和Bode圖的變化情況。有機涂層通常被認為是一種阻隔層，通過阻止或延緩水溶液滲入基底金屬與涂層的界面來達到保護基底金屬免受腐蝕的目的。由圖1可以看出，SST前，涂層的Nyquist曲線幾乎垂直于橫軸，同時Bode曲線為斜率近似為-1的一條直線，此時涂層處于近似純電容狀態。同時，低頻模值作為評價涂層對介質抵抗能力的常用指標，|Z|0.01H z數值很大（>109Ω·cm2）。文獻認為，當|Z|0.01H z>109Ω·cm2時，涂層具有優良的保護性能；109Ω·cm2>|Z|0.01H z>107Ω·cm2時，涂層可提供充分的保護；當|Z|0.01H z<107Ω·cm2時，涂層保護性能就較差了。

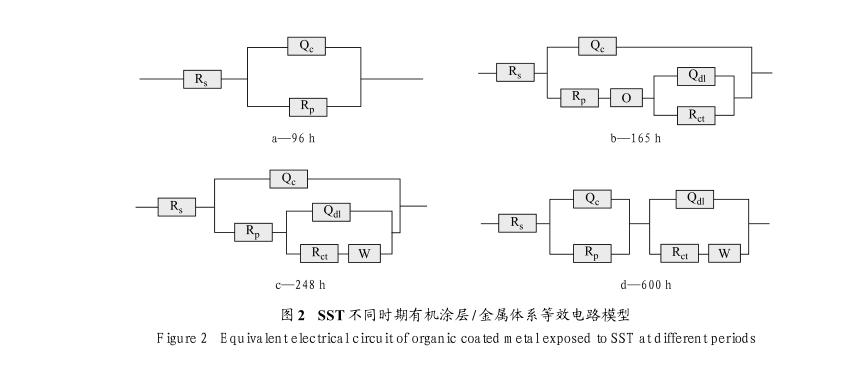

隨著SST進行，腐蝕介質逐漸滲入涂層，涂層阻擋性能削弱，表現為阻抗模值有所降低。涂層電阻逐漸減小而涂層電容增大，阻抗譜偏離原來的特征，這是涂層的吸水階段，這一階段譜圖可以用描述涂層特性的電阻和電容來等效，如圖2a所示。在這一階段涂層的耐介質滲透性能非常優良。當鹽霧腐蝕時間累計至96 h時，涂層表現為兩個時間常數，表明涂層已經發生一定程度的降解失效。高頻區圓弧與涂層電阻相關，低頻圓弧的出現說明此時腐蝕介質已經滲透到涂層/基底界面，界面區基底金屬腐蝕反應開始發生。同時，在圖中，|Z|0.01H z值顯著降低，反映了涂層物理屏蔽能力的顯著下降，此時涂層保護性能嚴重降低。
鹽霧腐蝕時間累積至165 h時，Nyquist曲線只顯示出一個圓弧，出現這種現象的原因可能是金屬/涂層界面處電化學反應面積還很小，使得表現涂層阻抗的時間常數與電化學反應表現的時間常數處于相同數量級的緣故。這一階段可采用圖2b表示。在這個等效電路模型中，代表金屬腐蝕的電路嵌套在涂層電路內部，嵌套電路表明涂層的微孔隙可以為電解質滲透至基底提供通路從而促進金屬腐蝕。O元件代表電解質在涂層微孔內的擴散現象。鹽霧腐蝕時間累計至248 h時，由于長時間的腐蝕反應導致了金屬/涂層界面上腐蝕產物的堆積，界面處形成新的擴散層，同時原中頻區擴散線消失。等效電路轉變?yōu)閳D2c所示的形式。由于涂層的存在對向溶液方向擴散的金屬腐蝕產物具有阻擋作用，在此階段腐蝕產物的擴散過程可能成為法拉第過程的控制步驟。
鹽霧時間達600 h時，Bode圖低頻區形成一個長的平臺，這時涂層表面生成成片銹跡，涂層基本失效。同時，隨著腐蝕反應的繼續進行，腐蝕產物的積累導致涂層與基體間產生剝離現象，這時涂層的等效電路如圖2d所示。
二、SEM分析
有機涂層經不同時間鹽霧試驗后的表面和截面形貌如圖3所示。







由圖3可以看出，SST初始時，涂層表面光滑而致密，填料顆粒呈片狀均勻分散在基料中，涂層成型質量很好；鹽霧試驗進行至400 h時，在鹽霧的侵蝕表面部分區域樹脂膜明顯有所減薄，部分填料顆粒由于失去基料的包裹而裸露在涂層表面；鹽霧時間累計至1200 h時，由于涂層破壞的加劇，樹脂膜大量剝落，填料顆粒遠比400 h時少，表面變得粗糙不平；由圖3d可見，經長期鹽霧作用后，底漆和面漆中有大量微孔和裂紋生成，基底處底漆組織非常疏松。綜合表明：經1200 h SST后，有機涂層遭受了很大程度地降解破壞。
三、涂層結合強度
界面黏結力是評價涂層體系的重要指標。涂層與基體附著力下降直至破壞是涂層失效的重要形式。本實驗采用剝離實驗方法按照GB/T9286—1998《色漆和清漆漆膜的劃格實驗》評價SST后劃格涂層與金屬基體的結合強度。結果發現涂層有極少量的脫落，且以面漆為主，劃格評級屬于1級。這說明經歷1200 h鹽霧試驗后，涂層與金屬的結合強度仍然較高，滿足使用要求。
四、結語
（1）采用交流阻抗測試方法，研究了有機涂層在鹽霧環境下的耐蝕情況，采用4個相應的等效電路描述涂層的性能變化。
（2）腐蝕介質未到達基底界面前涂層耐蝕性能非常出色；腐蝕介質到達基體/涂層界面后涂層阻抗急劇降低，物理屏蔽性能迅速下降。
（3）涂層經長期鹽霧試驗后內部有大量微孔及裂紋缺陷生成；剝離實驗表明，1200 h SST后，涂層與基體的結合強度仍然較高。http://m.zhdtlyjq.com
