經過以上對曲軸樣件進行的疲勞試驗機疲勞測試，結果是令人滿意的。但是在實際的發動機工作狀態，加上高溫、振動、摩擦、復雜工況變化等等外界不利條件，曲軸是否能夠經受住考驗，必須用足夠多的耐久試驗來證實。
一、耐久試驗規范選取

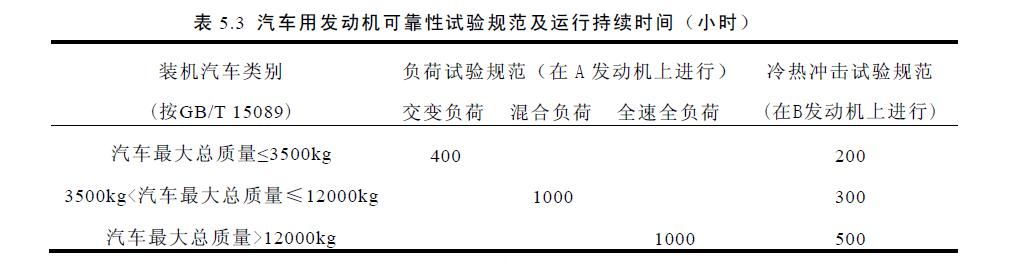

按照國家標準GB/T 19055-2003《汽車發動機可靠性試驗方法》，對不同種類和用途的發動機有著不同的規定，如表5.3所示。企業為了更好的考核發動機的耐久性，會制定企業標準來對發動機進行可靠性考核，一般來講企業標準對發動機的要求要高于國家標準要求，甚至到達苛刻的地步。




我們項目開發的為小排量乘用車發動機，所搭載的整車總質量也小于高性能汽油機曲軸設計及工程分析3500kg。因此需要進行的耐久試驗項目有：

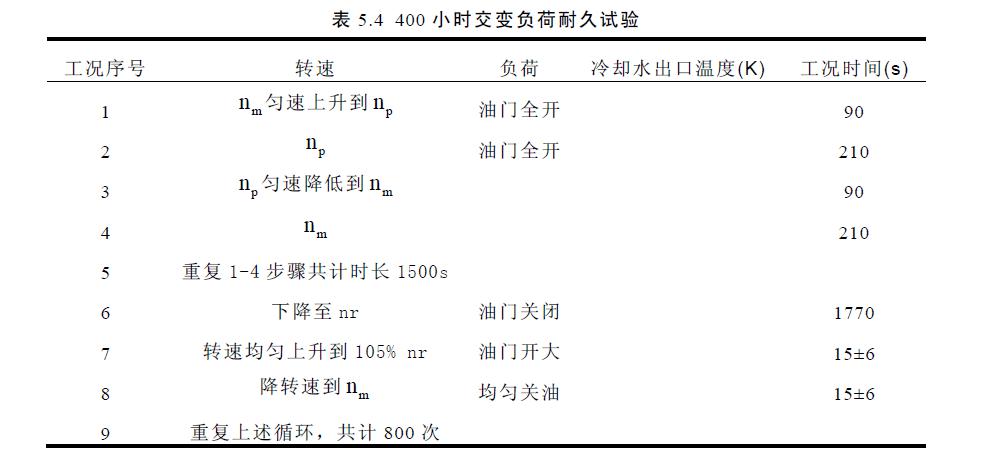

（1）400小時交變負荷耐久試驗，如表5.4所示：



至此完成了一個循環，歷時30 min。運行800個循環，運行持續時間400 h。主要考核目的是全部零部件的耐久可靠性能。

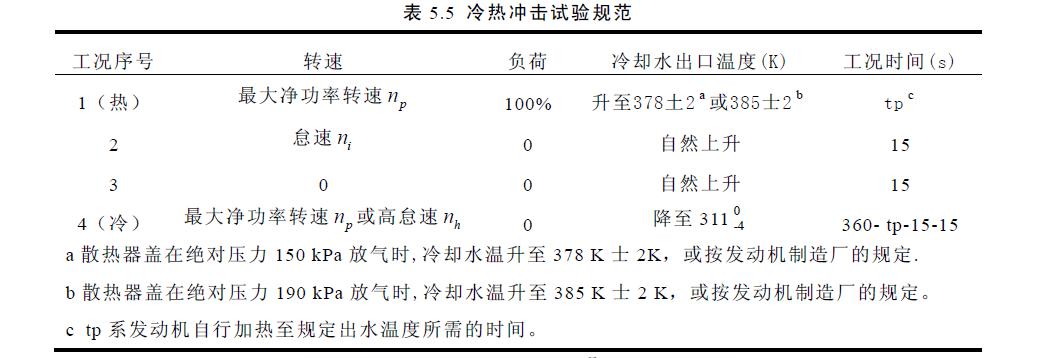

（2）200小時冷熱沖擊試驗，主要試驗規范如表5.5和圖5.3所示：



主要考核目的：發動機冷卻系統、缸體、缸蓋、活塞連桿機構等等，考核發動機在整個試驗中的性能。除了上述國標試驗項目外，我們還做了下列試驗：550小時混合工況耐久試驗，試驗循環如表5.6所示：





根據上述特性表，共衍生出4個循環描述控制表，計算單個循環總時間約為7.622小時，共計需要循環72次，約550小時。從循環描述控制表可以看出，按照企業標準在怠速工況切換到功率和扭矩的工況僅用6s，已經對發動機的考核要比國標嚴酷了很多。針對這種試驗規范，待實驗結束，可實際折合整車試驗里程已達20萬公里左右，基本上已經接近了整車25萬公里設計目標壽命的設計輸入。
二、試驗過程及結論
雖然還有其他比如高低溫循環耐久、高速耐久等試驗，但是我們主要以上述3種耐久試驗來對本次設計曲軸進行實際臺架考核。本項目試驗樣機已經能做過了3輪550小時混合工況耐久試驗和1輪400小時交變負荷耐久試驗及2輪200小時冷熱沖擊試驗。試驗過程中嚴格操作，遵守試驗規定。試驗結果分別進行描述。
（1）輪550小時混合工況耐久試驗試驗臺架準備，完成后的試驗臺架如圖5.4所示。試驗前后，根據試驗測量項目表對所進行試驗的樣件進行裝機前測量，均為合格后進行樣機裝配。其中對曲軸的測量項目包括軸頸直徑尺寸、軸頸圓度/圓柱度，軸頸圓跳動等多個項目。試驗后對試驗樣機拆解后對以上試驗項目進行重新測量，與試驗前數據進行對比。在此因涉及項目詳細參數，就不展開敘述。本次試驗完成后，根據解析測量規范，對試驗樣機進行了解析測量，針對本論文將相關解析結果進行敘述和針對性的分析，具體分析如下：
（2）扭振檢測
在試驗中對發動機的扭振進行了測量，測量的設備為HEAD扭振分析儀，傳感器為MP—910磁電式。首先將信號盤與發動機減震皮帶輪輪轂相連接，然后安裝傳感器并連接設備，設備連接如圖5.5所示。

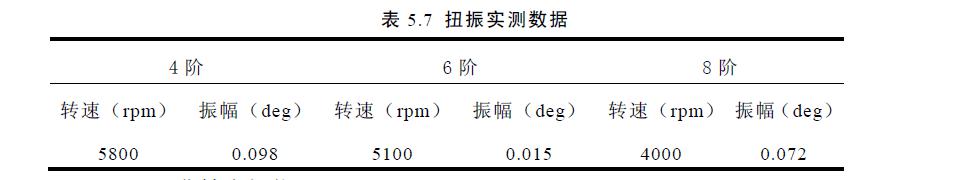

啟動發動機預熱，水溫達到90℃、油溫達到90℃，檢測發動機外特性達到額定指標。在發動機轉速1500～6000rpm范圍內，每隔100rpm的任一轉速下，測量記錄曲軸相應的各階（或主階）的扭振振幅。試驗數據如表5.7所示?？梢钥闯鲈囼灠l(fā)動機曲軸系扭振特性主要存在2、4、6、8階的振幅。通過大量的試驗證實，發動機的振動主要來自兩方面，一是發動機在工作時曲軸扭轉所產生的振動，一是發動機系統所產生的滾振，主要反映在低頻振動上，測試圖上2階振動就屬于發動機運轉不均勻造成的滾振。其它階次在發動機任何轉速范圍中，扭振振幅都小于國家標準0.2°的要求，是合格的。這里的試驗結果也驗證了第3章中的仿真情況。



（3）曲軸磨損狀況

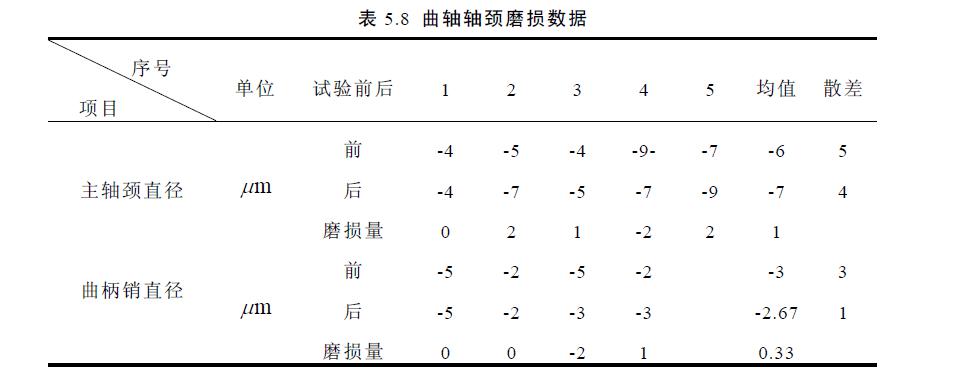

采用的是對曲軸軸頸磨損量進行測量分析，具體數據如表5.8所示。http://m.zhdtlyjq.com
