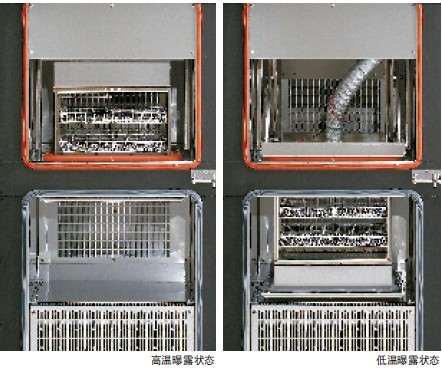

高低溫試驗機系統控制構成

高低溫試驗機的控制系統由以下單元構成：檢測單元，包括室內溫濕度外界環境溫濕度傳感器，排風溫度排風壓差傳感器；開關量控制，空調箱風機啟動系統供電系統控制等；PID調節控制，包括冷水比例閥控制熱水比例閥控制送風機頻率和排風機頻率控制；工業控制計算機和數據采集接口模塊；控制組態軟件自動控制系統調節質量的好壞。

不僅在于選擇性能好的儀表，更重要的是取決于調節方案的合理性所謂調節方案，就是如何選擇被調參數調節參數調節規律和自動化裝置及回路的構成本控制系統采用自行研制的AI采集模塊，該模塊采用MSC1210微控制器為核心器件，采用3.3V電源供電，晶振頻率選擇11.0956MHz。

以便于串口通信時波特率的設置MSC1210微控制器與8052內核兼容，但性能遠遠高于8052系列芯片，內部有3個16位的計數/定時器，在相同的時鐘頻率下，執行速度是標準8052內核的3倍MSC1210微控制器最小系統由于系統為多參數同時在線測試，需采集模擬量多達20余路，MSC1210微控制器自帶的8通道模擬開關無法滿足試驗要求采集模塊采用模擬多路選擇開關CD4052對此進行擴展CD4052是一個雙四選一的模擬多路開關。

高低溫試驗機具有接通電阻小溫漂低路間偏差低抗干擾能力強等特點通過MSC1210的P2.0和P2.1口選擇四片CD4052實現32通道的選擇，CD4052的接入電路其中，S1S8是經變送器處理后的電壓輸入，CD4052的兩路輸出分別接至MSC1210的AIN-0和AIN-1模擬量輸出控制采用研華4022T模塊，該模塊可以自動進行PID參數，用戶只需設置PID參數系統通過PID調節，產生AO信號，用于調節水閥風閥及風機變頻器控制信號，最終達到高精度控制室內環境溫濕度的目的。m.zhdtlyjq.com
