高低溫試驗機設計條件和系統方案

該恒溫恒濕實驗艙地處地下室一層，建筑面積約為30m ，艙體設計高度為2.8m ，有西面外墻，室內有被檢設備會產生冷量，為10kw ，照明散熱為400w ，實驗室檢測人員最多為兩位設計條件參數，根據工程所處的地理位置，參數按采暖通風與空氣調節設計規范中標準氣象參數選用室內設計參數：20±1℃溫度 ，相對濕度60±5%。

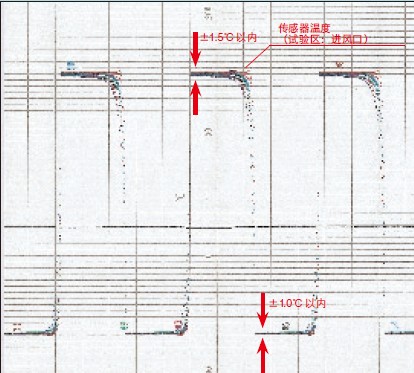

系統方案設計，根據GB/T23137-2008家用和類似用途熱泵熱水器名義工況要求，本方案采用一個空氣調節箱進行溫度調節，電極加濕器和表冷去濕進行濕度調整；采用冷熱水源和帶有比例調節閥的表冷器控制系統，采用變頻風機對環境溫度進行調節空調箱內設有新回風混合段初效過濾，冷卻除濕，加濕段再熱段中效過濾段艙內空氣采取上進風下回風的方式循環溫度控制系統采取雙閉環控制首先，通過實時采集室內溫度，與設定溫度進行比較，通過算法調節輸出信號，可以實時通過控制空調箱的送風機頻率并最終控制送風機電機轉速，改變送風量進行時室內溫度粗調其次。

計算機也通過高低溫試驗機算法調節輸出信號，實時控制水路系統中熱水比例調節閥和冷水比例調節閥，調節表冷器的冷熱水流量進行溫度細調相對濕度的調節也是雙環控制首先，計算機通過檢測艙內溫度，與設定溫度進行比較，通過 算法調節輸出 信號，控制電極加濕器控制加濕量同時，電極式加濕器自身帶有 調節器進行給定和輸出的線性控制，最終可以實現高制精度控制，系統響應快速。m.zhdtlyjq.com
