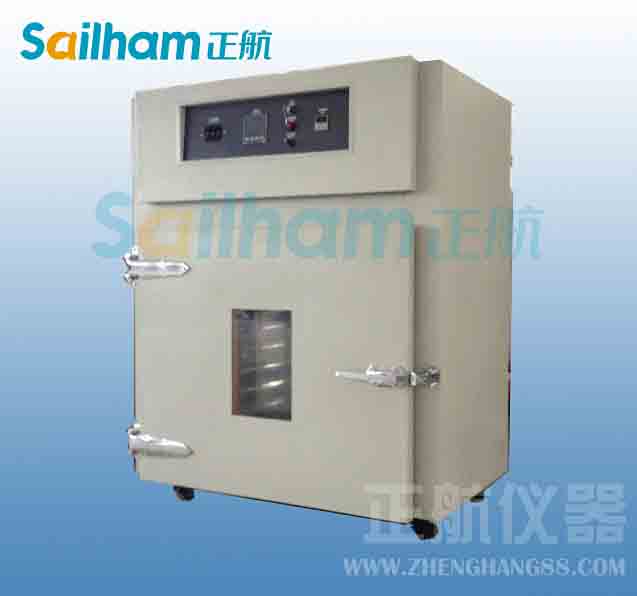

大型烤箱老化系統的原理各個廠家因人而異，都會有一些小小的不同，但從總的方面來說，大體上的原理是一樣的，設備的作用也是大致相同。
大型烤箱老化系統控制：
1、系統由主控上位機和11 路專用下位機(其中1路為程控電源)組成分布式集散控制系統, 包括高溫老化烘箱、雙組程控老化電源( DEV123型4 組)、老化板、繼電器控制板、下位機控制板、共有測試通道及上位機7部分。烘箱提供老化所需的溫度應力場內有10 只100 總線插槽, 可一次插10 塊老化板( DEV123型可插16 塊) ;
2、雙組( 4組)程控老化電源靠程序監控構成閉環調節系統, 使老化電壓的實際值始終處于設定范圍內, 并能為老化過程提供2組電壓值。當有電容被擊穿時, 使老化電壓脫離閉環系統,實施對擊穿工位號的檢測和分離; 老化板具有耐高溫特性, 是老化電容的載體, 其特制的夾具可滿足固定不同體積、不同引腳電容的要求, 每塊容量為40 工位, 系統容量為400工位( DEV123型640 工位) ;

3、繼電器控制板是繼電器陣列及其控制驅動部分, 它接收下位機的命令, 是對電容實施加電壓老化及分離測試的切換控制執行器; 下位機控制板是微機擴展系統,與繼電器控制板和老化一一對應, 控制系統進行老化、測試及篩選。若有電容擊穿或測試超標, 則檢查工位號并送上位機;
4、共有測試通道是各種標量共用的采樣測試通道, 其作用是將待測電容分離切入前級通道, 測量待測標量; 主控計算機對電容老化和測試進行過程集中管理, 通過串行通信向下位機發送指令,實施程序設定的工作路線, 并對測量結果進行數據管理, 提供屏幕查詢和報表輸出功能。使用主要技術指標一般是: 高溫試驗箱, 溫度均勻性。
